Gruppo di distribuzione diretto 1" 1"/2 per alte temperature

Gruppo di distribuzione diretto 1" 1"/2 per alte temperature

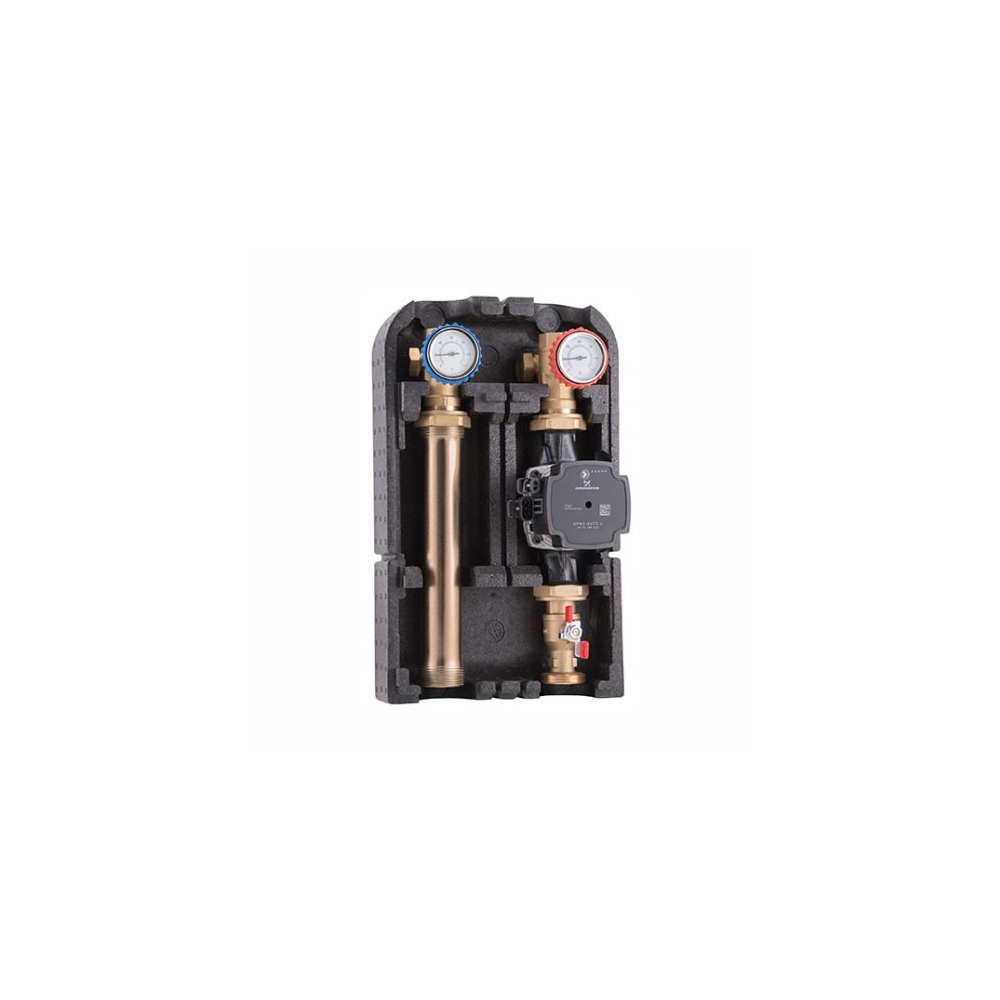

Gruppo preassemblato per la distribuzione o circolazione di tipo diretto. Permette la circolazione del fluido termovettore, proveniente dal circuito primario, senza effettuare regolazioni termiche. Trova impiego in situazioni in cui la temperatura di mandata del primario è pari a quella richiesta dall’utenza in impianti di riscaldamento. Il gruppo è composto da circolatore, valvole di intercettazione mandata/ritorno, valvola d’intercettazione ingresso pompa, termometri mandata/ritorno, valvola di ritegno antitermosifone, coibentazione termica. La serie 01G.DN25 è  predisposta per l’installazione di una valvola di by-pass differenziale. Tutti i gruppi sono invertibili (linea di mandata scambiabile con linea di ritorno). Caratteristiche

• Campo di temperatura di esercizio: 5–90 °C
• Pressione massima di esercizio: 10 bar
• Attacchi filettati femmina: EN 10226-1
• Attacchi filettati maschio: ISO 228-1
• Interasse attacchi: 125 mm
• Pompa: Grundfos UPM3 AUTO 25-70 180
  • Wilo Para 25-180/7-50/SC-12
  • Grundfos UPML AUTO 25-105 180
  • Grundfos UPSO 25-65 180 (Extra EU)
• Fluidi compatibili: acqua, soluzioni glicolate (max 30%)
• Scala termometri: 0–120 °C

Materiali Valvole a sfera

• Corpo: ottone EN 12165 CW617N Guarnizioni: PTFE, EPDM, Viton
• Prolunga: acciaio zincato

Inserto di ritegno

• Corpo e otturatore: POM
• Guarnizione: NBR

Pompa

• Corpo: ghisa
• Alimentazione: 230 V-50/60 Hz
• Grado di protezione:
  • Grundfos UPM3: IP 44
  • Wilo Para: IPx4D
  • Grundfos UPML: IPx2D
  • Grundfos UPSO (Extra EU): IP 44
• Interasse: 180 mm
• Attacchi: G 1 1/2 M (ISO 228-1)

Coibentazione

• Corpo: PPE
• Densità: 60 kg/m3
• Campo di temperatura di esercizio: -5–120 °C
• Conducibilità termica: 0,04 W/(m·K)
