La valvola di by-pass differenziale viene utilizzata negli impianti che possono lavorare con sensibili variazioni di portata, per esempio in quelli che fanno ampio uso di valvole termostatiche o valvole motorizzate a due vie. Assicura un ricircolo di portata proporzionale al numero di valvole che si chiudono, limitando il valore massimo della pressione differenziale generata dalla pompa. Negli impianti a pompa di calore, la valvola di by-pass differenziale è utilizzata per garantire il valore di portata minima necessaria al corretto funzionamento della macchina o dei circolatori a giri variabili.

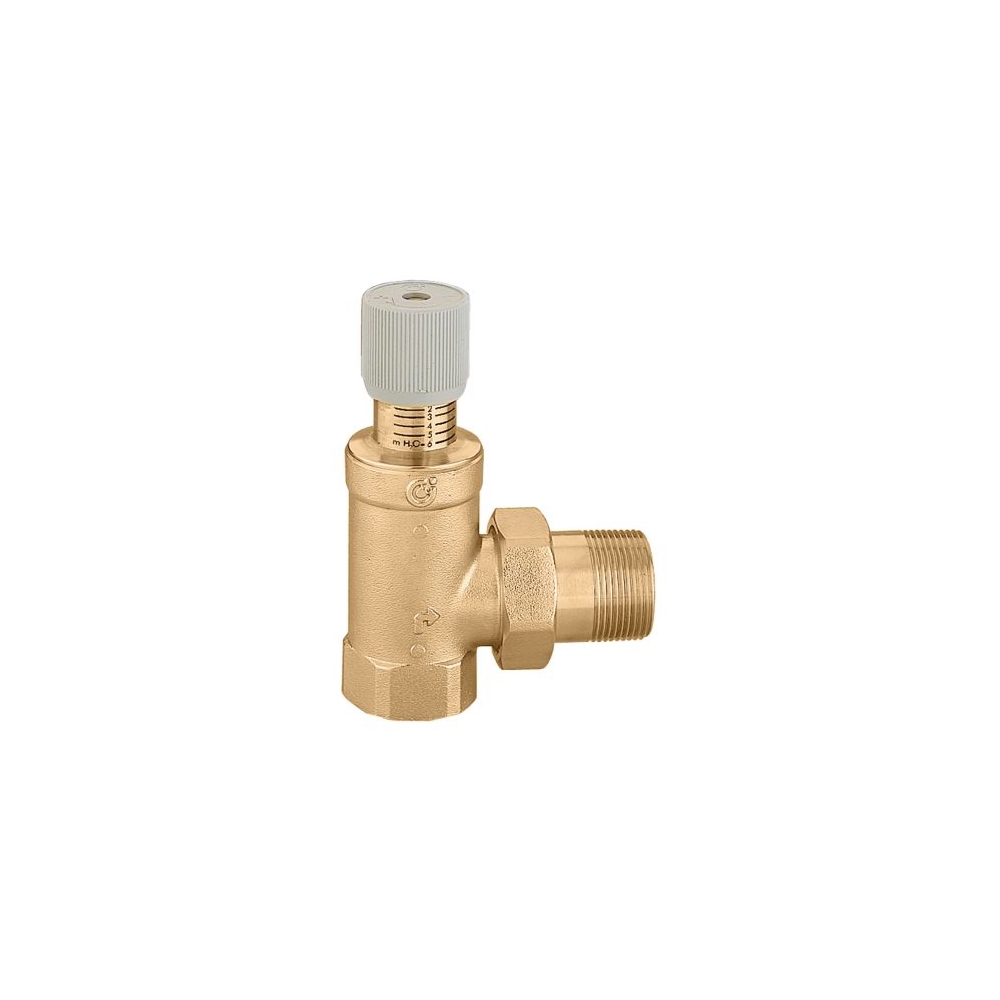

La valvola di by-pass differenziale regolabile con scala graduata è un componente essenziale negli impianti di riscaldamento e climatizzazione. Questa valvola bypass differenziale consente di mantenere la corretta pressione differenziale all’interno del circuito, garantendo efficienza e protezione per pompe e caldaie.

Grazie alla scala graduata integrata, la regolazione della pressione differenziale è semplice, precisa e immediata, permettendo un controllo ottimale del flusso anche in caso di variazione della portata.

Caratteristiche principali:

• Tipo: Valvola di by-pass differenziale regolabile
• Regolazione: Manuale con scala graduata visibile
• Campo di taratura: 10-40 m c.a.

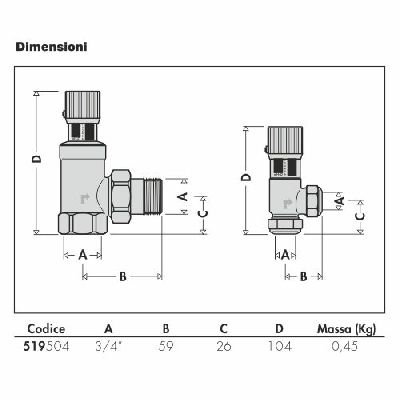

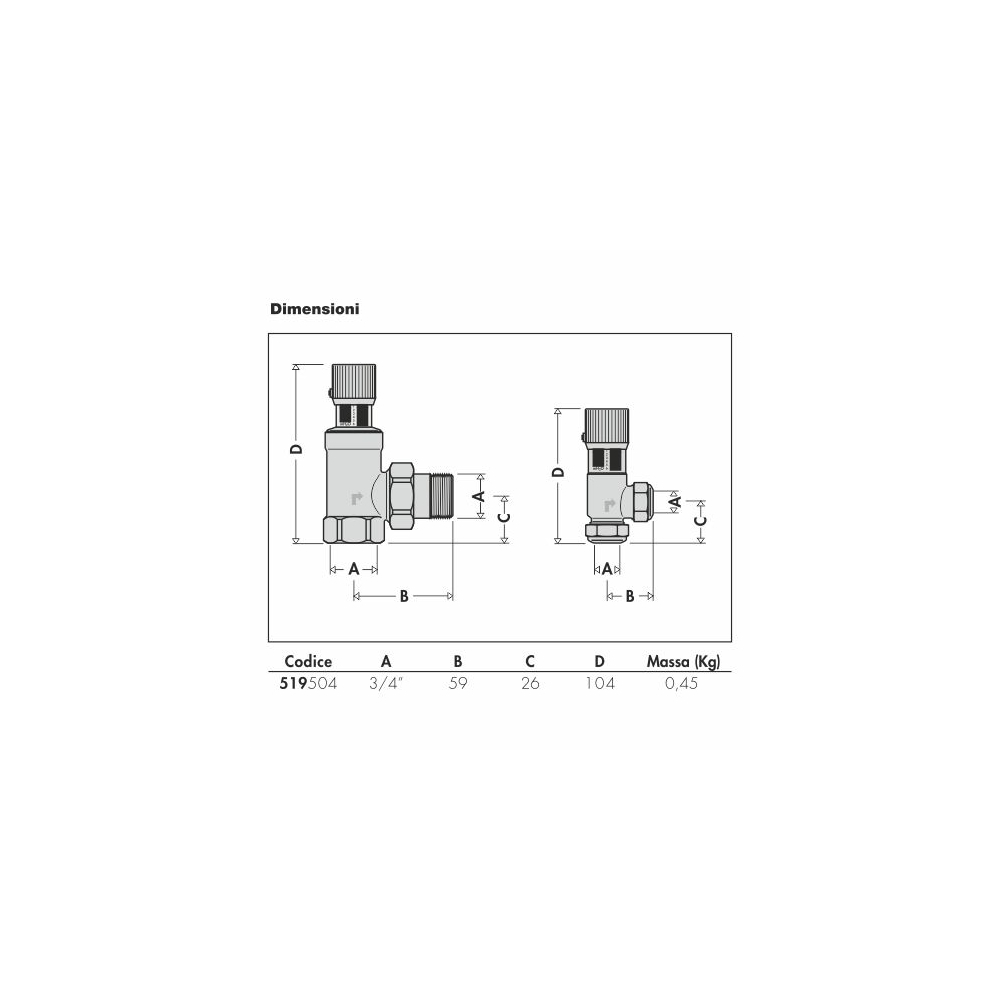

• Attacco ingresso: G 3/4" (ISO 228-1) F
• Attacco Uscita: G 3/4" A (ISO 228-1) M
• Applicazioni: Impianti di riscaldamento, circuiti secondari, pompe di calore

Materiali

• Corpo: ottone EN 12165 CW617N
• Otturatore: ottone EN 12164 CW617N
• Tenute otturatore: EPDM
• Tenute O-Ring: EPDM
• Tenute bocchettone: non asbestos NBR
• Manopola: ABS
• Molla: acciaio inox

Prestazioni

• Fluido d’impiego: acqua, soluzioni glicolate
• Max percentuale glicole: 30 %
• Campo di temperatura: 0–110 °C
• Pressione massima d’esercizio: 10 bar

Vantaggi:

• Protegge la pompa da sovraccarichi e funzionamento a secco
• Previene sbalzi di pressione nei circuiti secondari
• Regolazione rapida e intuitiva
• Ideale per impianti con valvole termostatiche o zone indipendenti

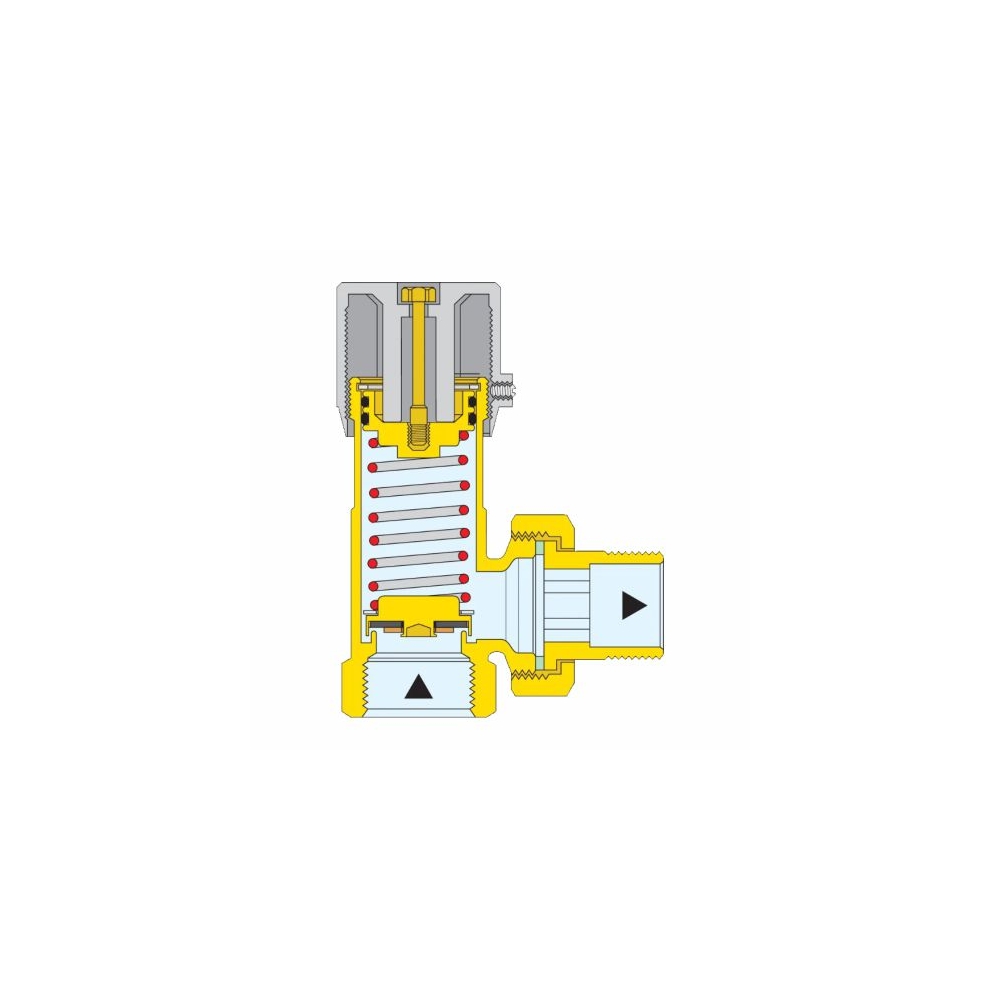

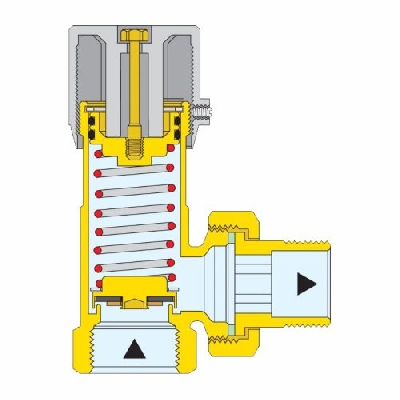

Compito della valvola di by-pass è di mantenere il punto di funzionamento della pompa il più possibile nell’intorno del suo valore nominale. La valvola di by-pass, tarata al valore di prevalenza nominale della pompa, consente di limitare l’aumento di pressione dovuto alla parziale chiusura delle valvole a due vie, by-passando la portata in eccesso. Questo comportamento è  garantito in qualsiasi condizione di chiusura delle valvole di regolazione dell’impianto, poiché, una volta stabilita la posizione della manopola della valvola, il valore di pressione di intervento è pressoché costante al variare della portata di scarico (vedere diagrammi relativi alle caratteristiche idrauliche). Il dimensionamento corretto della valvola deve garantire di by-passare una portata sufficiente a mantenere la pompa nel punto di funzionamento nominale in ogni condizione di lavoro dell’impianto, per esempio alla chiusura delle prime valvole termostatiche. Negli impianti a pompa di calore, le valvole di by-pass differenziale sono utilizzate per garantire il valore di portata minima necessaria al corretto funzionamento della macchina o dei circolatori a giri variabili.
