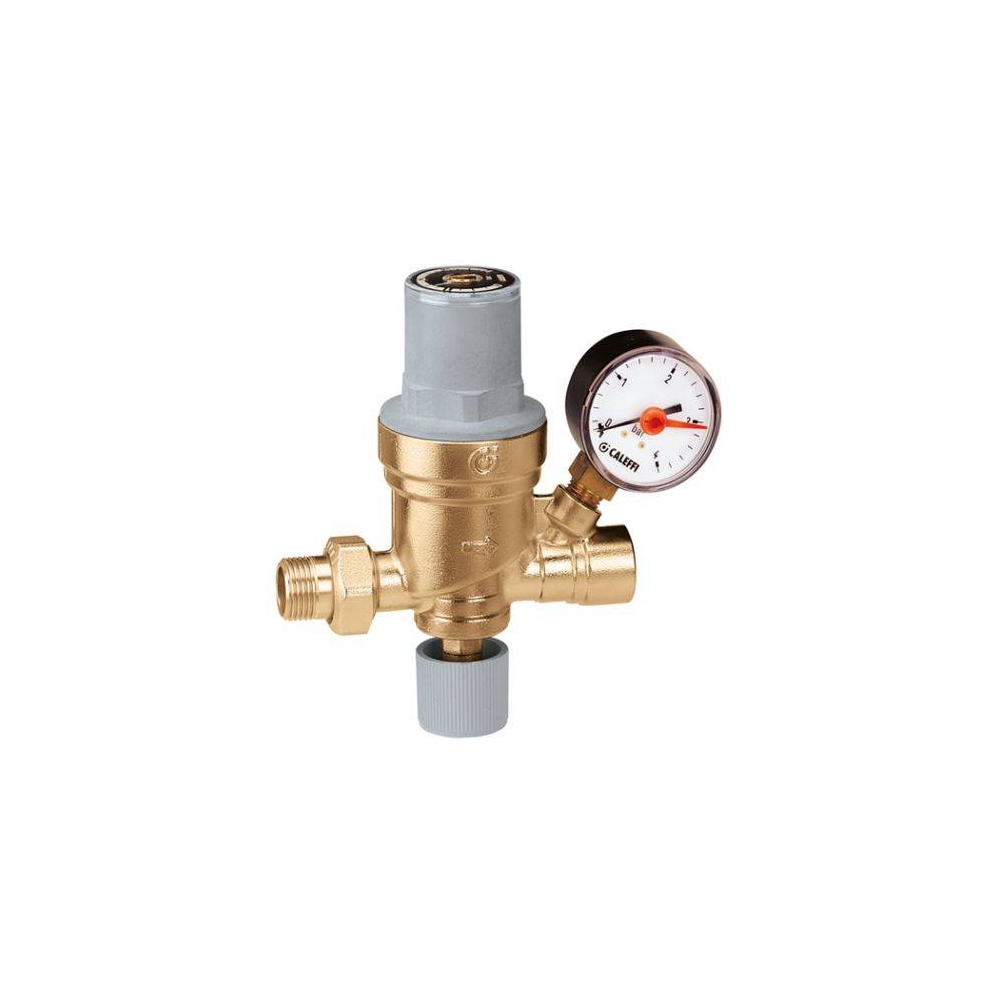

Caleffi Gruppo di riempimento con manometro e indicatore di taratura 1/2" 553640

Gruppo di riempimento con manometro e indicatore di taratura 1/2" Caleffi

  Funzione: Il gruppo di riempimento automatico è un dispositivo composto da un riduttore di pressione a sede compensata, un filtro in entrata, un rubinetto di intercettazione ed una valvola di ritegno. Va installato sulla tubazione di adduzione dell’acqua negli impianti di riscaldamento a circuito chiuso e la sua funzione principale è quella di mantenere stabile la pressione dell’impianto, ad un valore impostato, provvedendo automaticamente al reintegro dell’acqua mancante. Questo prodotto ha la particolarità di essere pretarabile. Esso, cioè, può essere tarato ad un valore di pressione desiderato prima della fase di caricamento dellʼimpianto. Dopo l’installazione, durante la fase di riempimento o di reintegro, l’alimentazione si arresterà al raggiungimento della pressione di taratura. Sono disponibili anche due versioni preassemblate corredate di valvole di intercettazione e differenti disconnettori a monte, in funzione del grado di pericolosità delle acque contenute nell’impianto. Pretaratura Questo modello è provvisto di un indicatore di regolazione della pressione che facilita le operazioni di taratura. La pressione di carico dell’impianto può essere impostata, agendo sulla vite di regolazione, ancor prima che inizi la fase di caricamento dell’impianto. Materiali antiaderenti Il supporto centrale contenente le parti mobili ed il pistone compensatore che scorre all’interno sono realizzati in materiale plastico a basso coefficiente di aderenza. Tale soluzione riduce al minimo la possibilità che si formino depositi calcarei, causa principale di eventuali malfunzionamenti. Membrana-sede di tenuta La superficie utile di lavoro della membrana è particolarmente elevata per garantire una migliore precisione e sensibilità durante gli interventi con minime differenze di pressione. Questo particolare, inoltre, è utile per dare  maggior forza allo scorrimento del pistone e per vincere gli attriti.  In considerazione delle basse portate di impiego, la sede del gruppo di riempimento è stata dimensionata per avere il minore diametro possibile. Questo fattore, abbinato alla superficie estesa della membrana, crea un rapporto dimensionale ottimale per un apparecchio che deve mantenere inalterate nel tempo le proprie caratteristiche. Guida dellʼotturatore Allo scopo di ridurre le superfici di attrito, la guida del gruppo asta-otturatore è stata spostata nella parte superiore del dispositivo. È stata realizzata mediante quattro razze ricavate da stampaggio direttamente sul supporto centrale in plastica. Cartuccia estraibile-filtro La cartuccia che contiene i meccanismi di funzionamento, protetti da un filtro di notevole superficie, è estraibile. Questa particolarità dà modo di svolgere le operazioni di ispezione, di pulizia interna ed eventualmente di sostituzione della cartuccia stessa in modo estremamente semplice e funzionale.
